1007のｽﾗｲﾄﾞﾄﾞｱが閉まらない原因は？

電動スライドドアが特徴の１００７ですが、ドアを電動で開けるというギミックからか、
今回の様なトラブルもあるのですね。

開いたドアが閉まらない・・・これは致命的です。
rimg1755
この状態で固定されています。
当然自走は不可能ですね・・。
電動スライド機構には安全ロックがかかり、手動で閉める事もできません。

原因はこんなところにありました。
rimg1757

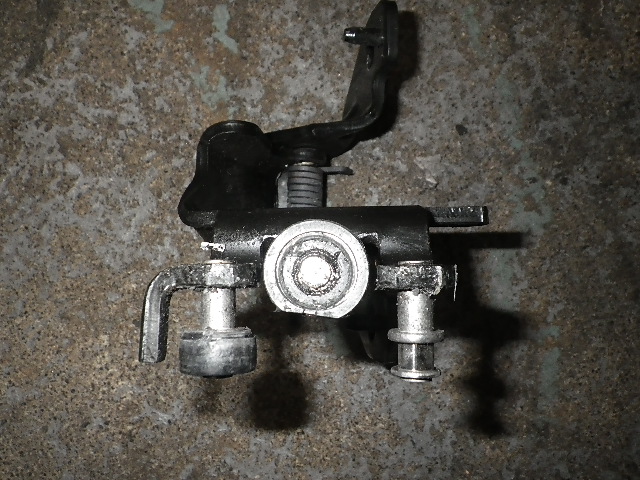

スライド機構の開閉機構を円滑にする為のローラーです。

このローラーはベアリングの外周にタイヤの様にゴムが装着されています。
rimg1751 rimg1752
なのですが、新旧を比較してみると、タイヤが全く無かったり、偏磨耗してフラットスポットが
出来ていたりと、ご覧の様な状態でした。
こうなると、スライド中にレールに対して無理な力が掛かり、途中でロックしてしまうのですね。

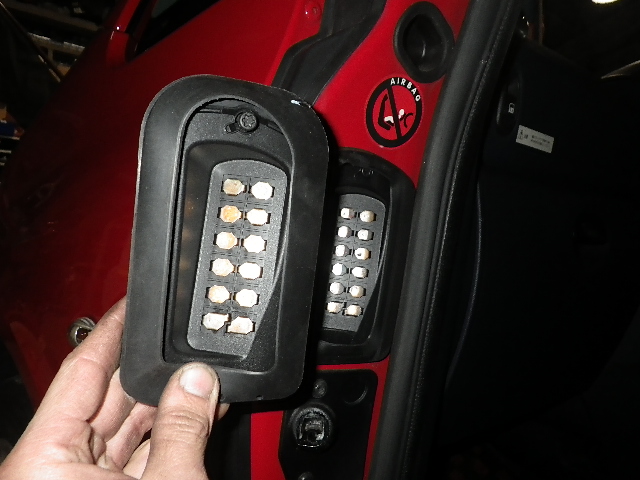

ドアの開口部に備わる多接点スイッチの助手席側も交換しました。
rimg1766 rimg1764
